کنترل فاز
کنترل فاز چیست؟
کنترل فاز (PFC) یا کنترل زاویه فاز دستگاهی است که برای محافظت از تجهیزات برقی سهفاز در برابر نوسانات یا قطعی فازها به کار میرود. این تجهیز با استفاده از قطعاتی مانند تریستور، تریاک یا SCR میزان ولتاژ، جریان و توان را کنترل کرده و از آسیب به تجهیزات جلوگیری میکند.
کنترل فاز معمولاً در تابلو برق نصب میشود و با نشانگرهای LED وضعیت مدار را نمایش میدهد:
•AC: نمایش ولتاژ شبکه
•REL: فعال بودن رله
•F: عدمتساوی بین فازها
•P: جابجایی یا دو فاز شدن
⸻
عملکرد کنترل فاز
برق سهفاز (R، S، T) در صنایع با ولتاژ حدود ۳۸۰ تا ۴۰۰ ولت استفاده میشود. هرگونه کاهش یا قطع یکی از فازها میتواند موجب اختلال و آسیب به تجهیزات شود.
وظیفهی کنترل فاز اصلاح فاز معیوب نیست، بلکه قطع کامل سیستم تا زمان رفع مشکل است. این دستگاه بهصورت مداوم ولتاژ فازها را پایش میکند و در صورت بروز مشکل، خروجی را قطع مینماید تا تجهیزات در امان بمانند.
برخی مدلهای کنترل فاز دارای تایمر On-Delay هستند تا در صورت قطع لحظهای فاز، از قطع بیمورد سیستم جلوگیری شود.
کاربرد کنترل فاز
شرکت JBH بهعنوان یکی از تولیدکنندگان مطرح انواع کنترل فاز، توصیه میکند برای محافظت از تجهیزات برقی و جلوگیری از آسیبهای احتمالی مانند سوختن لوازم برقی، حتماً در سیستم برق منزل یا محل کار خود از کنترل فاز استفاده کنید.
این دستگاه در صورت بروز هرگونه اختلاف ولتاژ، ناهماهنگی یا قطع فاز، جریان را بهصورت خودکار قطع کرده و از خسارات مالی و حتی خطرات جانی جلوگیری میکند.
عملکرد کنترل فاز از نظر هشداردهی شباهتی به چراغ سیگنال دارد، اما قابلیتها و کاربردهای بسیار گستردهتری دارد.
مهمترین کاربردهای کنترل فاز عبارتند از:
•تشخیص قطع بودن یکی از فازها
•تشخیص جابجایی فازها
•هشدار در صورت کاهش ولتاژ
•هشدار در صورت افزایش ولتاژ
•قطع مدار در زمان نامتقارن بودن ولتاژ
•قطع مدار در هنگام بروز شوکهای الکتریکی
⸻
انواع کنترل فاز
کنترل فازها در مدلهای مختلفی تولید میشوند که هرکدام عملکرد خاصی دارند. در ادامه با مهمترین آنها آشنا میشوید:
1. رله عدم تعادل فاز
در صورت توزیع نامتقارن بار، بخشی از انرژی به صورت راکتیو از بین میرود و بازده سیستم کاهش مییابد. کنترل فاز با تشخیص این عدمتعادل، برای جلوگیری از اتلاف انرژی، موتور را متوقف میکند.
2. رله توالی فاز
اگر توالی فازها جابجا شود، موتور در جهت معکوس شروع به چرخش میکند که میتواند باعث شل شدن قطعات و بروز خطرات مکانیکی شود. کنترل فاز با شناسایی این حالت، از آسیب دیدن تجهیزات جلوگیری میکند.
3. رله خرابی فاز
خرابی یا قطع یکی از فازها ممکن است باعث سوختن فیوز، آسیب تجهیزات یا اختلال در خط برق شود. در چنین شرایطی کنترل فاز بهسرعت برق ورودی را قطع میکند تا از بروز مشکلات بزرگتر پیشگیری شود.
4. رله پایش ولتاژ
کارکرد مداوم تجهیزات میتواند باعث گرمای بیش از حد و آسیب قطعات شود. کنترل فاز با نظارت و تنظیم ولتاژ یا در صورت نیاز قطع جریان، مانع بروز چنین مشکلاتی میشود.
⸻
تنظیم کنترل فاز
برای تنظیم دقیق کنترل فاز، آشنایی با عملکرد کلیدها و پارامترهای تنظیمی آن ضروری است.
بر روی بیشتر مدلها سه دکمهی اصلی وجود دارد:
•منو (Menu)
•افزایش جریان (+)
•کاهش جریان (–)
نکات تنظیمی مهم:
•با دکمه افزایش جریان میتوانید مقدار جریان خروجی را تنظیم کنید (معمولاً تا ۶۰ آمپر).
•در پمپهای آب، با کاهش جریان میتوان از سوختن پمپ جلوگیری کرد.
•با گزینهی عدم تقارن فاز، تعیین میکنید اگر اختلاف ولتاژ بین فازها تا ۲۰٪ بود نادیده گرفته شود، اما در صورت بیشتر شدن، جریان قطع گردد (این مقدار بین ۷ تا ۱۰۰٪ قابل تنظیم است).
•گزینهی تأخیر در وصل رله بعد از برقدار شدن سیستم، بین ۰ تا ۲۴۰ ثانیه قابل تنظیم است.
•زمان تأخیر قطع رله نیز بین ۰ تا ۱۰ ثانیه تنظیم میشود تا مشخص گردد چه زمانی پس از اضافهبار (Overload) برق مجدداً وصل شود.
کنترل فاز از چه بخشهایی تشکیل شده است؟

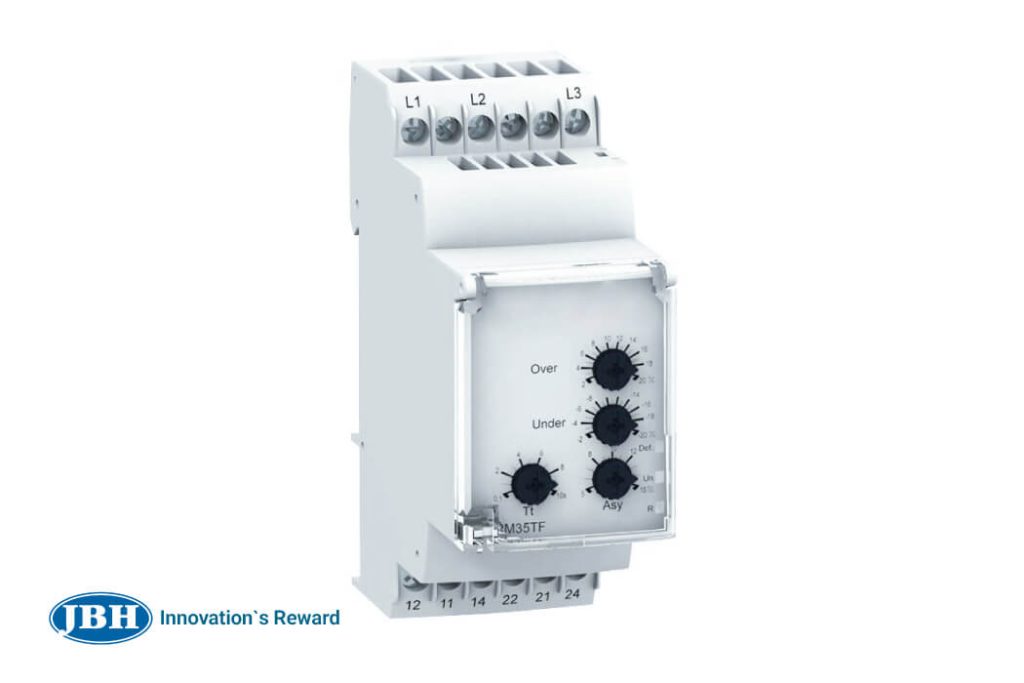

کنترل فاز معمولاً از چند چراغ LED، پیچ تنظیم و ترمینال ورودی و خروجی تشکیل شده است. طراحی ظاهری آن ممکن است در برندهای مختلف تفاوت داشته باشد، اما تمامی مدلها از اجزای اصلی و مشابهی تشکیل شدهاند. در ادامه با بخشهای مهم کنترل فاز آشنا میشوید:
1. ترمینالهای چندگانه
ترمینالها در دو گروه (R، S، T) یا (L1، L2، L3) قرار دارند و برای اتصال سه فاز ورودی استفاده میشوند.
اغلب رلههای کنترل فاز بدون نیاز به نول کار میکنند؛ بنابراین، در صورت اتصال صحیح سیمها، نشانگر تغذیه (Power) روشن میشود.
2. پیچ Sensitivity
این پیچ میزان حساسیت دستگاه در برابر عدمتقارن فازها را تنظیم میکند. با استفاده از آن میتوان مشخص کرد که کنترل فاز در چه سطحی از نوسان یا اختلاف فاز، واکنش نشان دهد.
3. پیچ On-Delay
این پیچ برای تنظیم زمان تأخیر در شروع به کار دستگاه هنگام روشن شدن اولیه مدار یا بروز خطا کاربرد دارد.
4. ترمینال شماره 15
در این ترمینال، ورودی فرمان (COM) وارد میشود که خروجی آن در ترمینالهای 16 و 18 در دسترس است.
5. ترمینال شماره 16
معمولاً کنتاکتور به این ترمینال متصل میشود. این خروجی تنها زمانی فعال است که ولتاژ سه فاز در حالت نرمال قرار داشته باشد.
6. ترمینال شماره 18
این ترمینال در زمانی که چراغ REL روشن است، باز و در سایر حالتها بسته میماند. وظیفهی اصلی آن اتصال به سیستمهای PLC یا مانیتورینگ برای کنترل خطاها است.
7. نشانگر خطا
در حالت عادی، تنها ۲ تا ۳ نشانگر روشن است، اما در صورت بروز اختلال مانند افزایش یا کاهش ولتاژ یا جابجایی فازها، پس از قطع رله داخلی، چراغ خطا (Fault) نیز فعال میشود.
دامنهی مجاز ولتاژ برای کنترل فاز سهفاز بین 300 تا 400 ولت و برای مدل تکفاز بین 185 تا 240 ولت است.
⸻
مزایای کنترل فاز
افزایش دمای سیمپیچها و بالا رفتن حرارت در موتورها یکی از دلایل اصلی خرابی کنترل فاز است. وظیفهی اصلی این تجهیز، محافظت از موتور در برابر گرما و نوسانات است. از دیگر مزایای آن میتوان به موارد زیر اشاره کرد:
•افزایش طول عمر موتور
•کاهش هزینههای تعمیر یا تعویض موتور
•کاهش زمان خرابی و توقف دستگاهها
•جلوگیری از برقگرفتگی یا آتشسوزی ناشی از اتصالی سیمپیچ
•افزایش ایمنی کلی مدارهای الکتریکی
⸻
خطای کنترل فاز در چه شرایطی رخ میدهد؟
گاهی ممکن است کنترل فاز خود دچار خطا شود. در ادامه، دلایل اصلی بروز خطای کنترل فاز را بررسی میکنیم:
1. از دست دادن فاز
در صورت قطع شدن یکی از فازها، موتور ممکن است متوقف یا نامتعادل شود. ادامهی کار در این وضعیت باعث افزایش جریان، داغ شدن و سوختن موتور میگردد.
2. ولتاژ نامناسب
اگر ولتاژ کمتر از مقدار حداقل یا بیشتر از مقدار مجاز باشد، کنترل فاز خطا را تشخیص میدهد.
•ولتاژ پایین موجب افزایش جریان و آسیب تدریجی به موتور میشود.
•ولتاژ بیش از حد نیز میتواند به قطعات داخلی موتور آسیب بزند.
3. خطای توالی فاز
در صورت اتصال نادرست فازها، موتور در جهت معکوس میچرخد که میتواند به اجزای مکانیکی آسیب بزند. همچنین در صورت عدمتعادل بار بین فازها، حرارت بالا رفته و به موتورهای AC و پمپها آسیب میرسد.
⸻
عوامل مؤثر بر قیمت کنترل فاز
در هنگام خرید کنترل فاز، توجه به قیمت، کیفیت و اصالت کالا اهمیت زیادی دارد. عواملی مانند نوع برند، دقت عملکرد، قابلیت تنظیم، و مقاومت در برابر نوسانات برق، بر قیمت نهایی تأثیر میگذارند.
تجهیزات برقی بیکیفیت میتوانند باعث بروز خطرات جدی مالی و جانی شوند. بنابراین توصیه میشود خرید خود را از مراکز معتبر انجام دهید.
به عنوان مثال، برند JBH علاوه بر تولید محصولات باکیفیت، خدمات پشتیبانی و گارانتی معتبر نیز ارائه میدهد تا اطمینان خاطر خریداران حفظ شود.
⸻
جمعبندی
تنظیم و تست کنترل فاز یک فرآیند تخصصی است که نیاز به مهارت فنی و دانش الکتریکی دارد.
اگر تجربه کافی ندارید، هرگز بهصورت شخصی اقدام به تنظیم آن نکنید؛ چرا که هرگونه اشتباه ممکن است منجر به خطای عملکردی یا آسیب جدی به تجهیزات شود.
برای اطمینان از کارکرد صحیح و ایمن، همیشه از تکنسین برق ماهر و آموزشدیده کمک بگیرید.
